RoHS2
SBA-M4
SBA-M4 シリーズ
材質
黄銅：C3604BD
メッキ
ニッケルメッキ
L寸公差
60以下±0.1mm
65～100以下±0.2mm

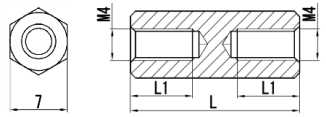

寸法図
| 新規 導入品 |
品番 | L寸 | L1 |
|---|---|---|---|
| SBA-405(E) | 5 | 全ネジ | |
| SBA-407(E) | 7 | 全ネジ | |
| SBA-408(E) | 8 | 全ネジ | |
| SBA-410(E) | 10 | 全ネジ | |
| ☆ | SBA-411(E) | 11 | 全ネジ |
| SBA-412(E) | 12 | 全ネジ | |
| SBA-413(E) | 13 | 全ネジ | |
| SBA-415(E) | 15 | 全ネジ | |
| SBA-418(E) | 18 | 全ネジ | |
| SBA-420(E) | 20 | 8 | |
| SBA-423(E) | 23 | 8 | |
| SBA-425(E) | 25 | 8 | |
| SBA-430(E) | 30 | 8 | |
| SBA-435(E) | 35 | 8 | |
| SBA-440(E) | 40 | 8 | |
| SBA-445(E) | 45 | 8 | |
| SBA-450(E) | 50 | 8 | |
| SBA-455(E) | 55 | 8 | |
| SBA-460(E) | 60 | 8 | |
| SBA-470(E) | 70 | 8 | |
| SBA-480(E) | 80 | 8 | |
| SBA-490(E) | 90 | 8 | |
| ☆ | SBA-4100(E) | 100 | 8 |
☆ ＝新規導入品（初回生産時別途お打ち合わせ）
