RoHS2
S6BA-M3
S6BA-M3 シリーズ
材質
黄銅：C3604BD
メッキ
ニッケルメッキ
L寸公差
60以下±0.1mm
65～100以下±0.2mm

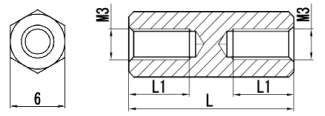

寸法図
| 新規 導入品 |
品番 | L寸 | L1 |
|---|---|---|---|
| S6BA-305E | 5 | 全ネジ | |
| S6BA-306E | 6 | 全ネジ | |
| S6BA-307E | 7 | 全ネジ | |
| S6BA-308E | 8 | 全ネジ | |
| S6BA-309E | 9 | 全ネジ | |
| S6BA-310E | 10 | 全ネジ | |
| S6BA-311E | 11 | 全ネジ | |
| S6BA-312E | 12 | 全ネジ | |
| S6BA-313E | 13 | 全ネジ | |
| S6BA-314E | 14 | 全ネジ | |
| S6BA-315E | 15 | 全ネジ | |
| S6BA-316E | 16 | 全ネジ | |
| S6BA-317E | 17 | 全ネジ | |
| S6BA-318E | 18 | 全ネジ | |
| S6BA-319E | 19 | 7 | |
| S6BA-320E | 20 | 7 | |
| S6BA-321E | 21 | 7 | |
| S6BA-322E | 22 | 7 | |
| S6BA-323E | 23 | 7 | |
| S6BA-324E | 24 | 7 | |
| S6BA-325E | 25 | 7 | |
| S6BA-326E | 26 | 7 | |
| S6BA-327E | 27 | 7 | |
| S6BA-328E | 28 | 7 | |
| S6BA-329E | 29 | 7 | |
| S6BA-330E | 30 | 7 | |
| S6BA-331E | 31 | 7 | |
| S6BA-332E | 32 | 7 | |
| S6BA-333E | 33 | 7 | |
| S6BA-335E | 35 | 7 | |
| S6BA-336E | 36 | 7 | |
| S6BA-338E | 38 | 7 | |
| S6BA-340E | 40 | 7 | |
| S6BA-341E | 41 | 7 | |
| S6BA-342E | 42 | 7 | |
| S6BA-344E | 44 | 7 | |
| S6BA-345E | 45 | 7 | |
| S6BA-347E | 47 | 7 | |
| S6BA-350E | 50 | 7 | |
| S6BA-351E | 51 | 7 | |
| S6BA-352E | 52 | 7 | |
| S6BA-355E | 55 | 7 | |
| S6BA-356E | 56 | 7 | |
| S6BA-358E | 58 | 7 | |
| S6BA-359E | 59 | 7 | |
| S6BA-360E | 60 | 7 | |
| S6BA-375E | 75 | 7 | |
| S6BA-380E | 80 | 7 | |
| S6BA-385E | 85 | 7 | |
| ☆ | S6BA-390E | 90 | 7 |
| S6BA-3100E | 100 | 7 |
☆ ＝新規導入品（初回生産時別途お打ち合わせ）
