RoHS2
SBA-M5
SBA-M5 シリーズ
材質
黄銅：C3604BD
メッキ
ニッケルメッキ
L寸公差
60以下±0.1mm
65～100以下±0.2mm
100以上～±0.3mm

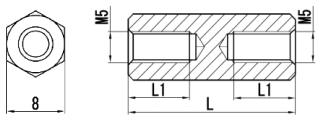

寸法図
| 新規 導入品 |
品番 | L寸 | L1 |
|---|---|---|---|
| SBA-510E | 10 | 全ネジ | |
| SBA-512E | 12 | 全ネジ | |
| SBA-515E | 15 | 全ネジ | |
| SBA-518E | 18 | 全ネジ | |
| SBA-520E | 20 | 8 | |
| SBA-525E | 25 | 8 | |
| SBA-530E | 30 | 8 | |
| SBA-540E | 40 | 8 | |
| SBA-560E | 60 | 8 | |
| SBA-580E | 80 | 8 | |
| SBA-590E | 90 | 8 | |
| SBA-5100E | 100 | 8 | |
| SBA-5125E | 125 | 8 | |
| SBA-5150E | 150 | 8 |
☆ ＝新規導入品（初回生産時別途お打ち合わせ）
