RoHS2

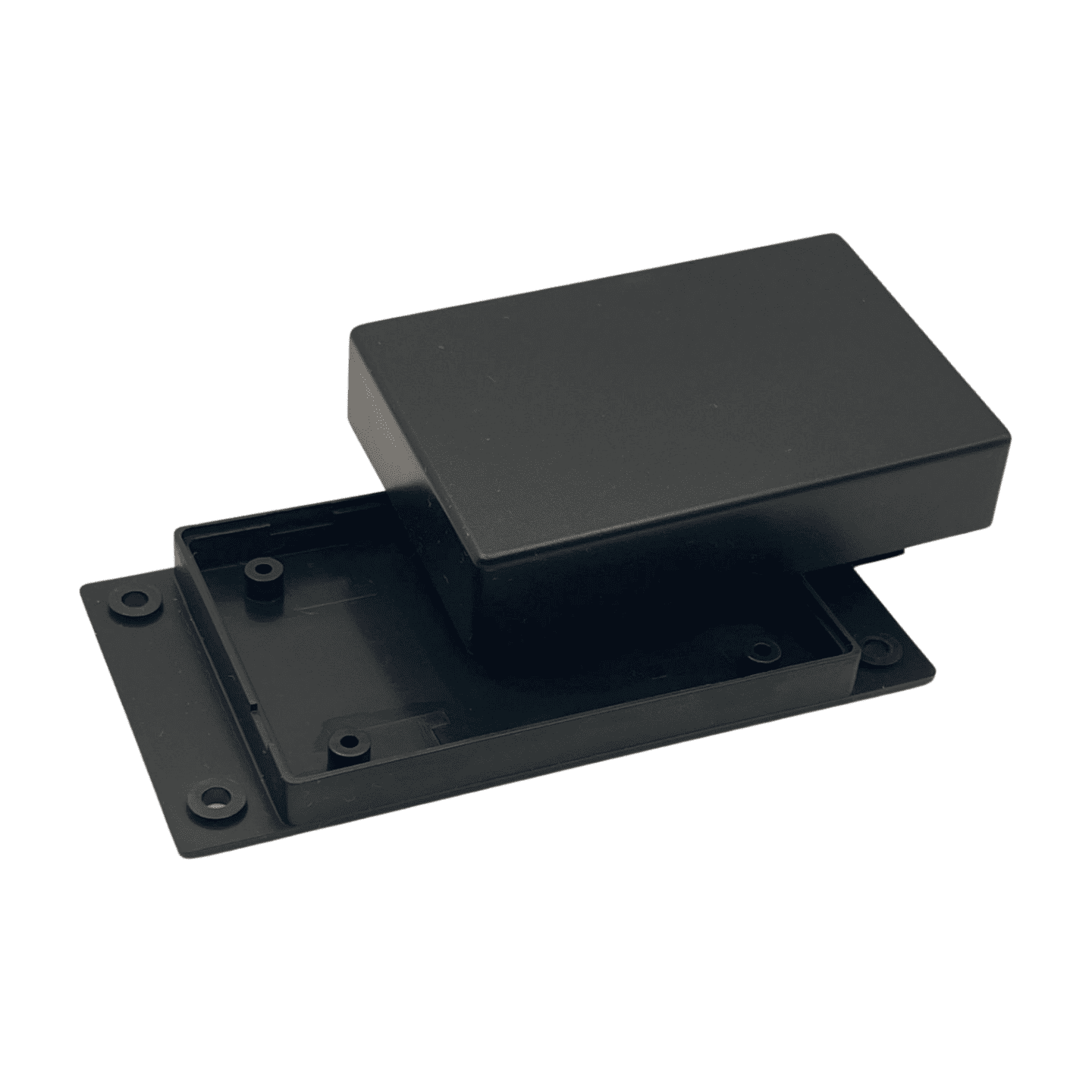

TB-70~73
TB-70シリーズ
(ワンタッチフランジ付タイプ)
色
B
ご注文例：TB-70-B(黒でご注文の場合)
材質
ABS

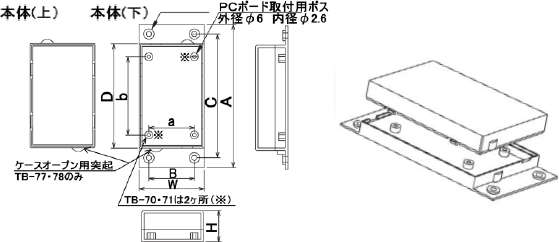

寸法図
| 品番 | 外部寸法 | 内部寸法 | ||||||
|---|---|---|---|---|---|---|---|---|
| W | D | H | A | B | C | a | b | |
| TB-70 | 30 | 45 | 25 | 75 | 15 | 60 | 20 | 25 |
| TB-71 | 40 | 60 | 25 | 90 | 25 | 75 | 30 | 35 |
| TB-72 | 50 | 80 | 25 | 110 | 35 | 95 | 35 | 60 |
| TB-73 | 60 | 90 | 29 | 120 | 45 | 105 | 41 | 66 |
