RoHS2

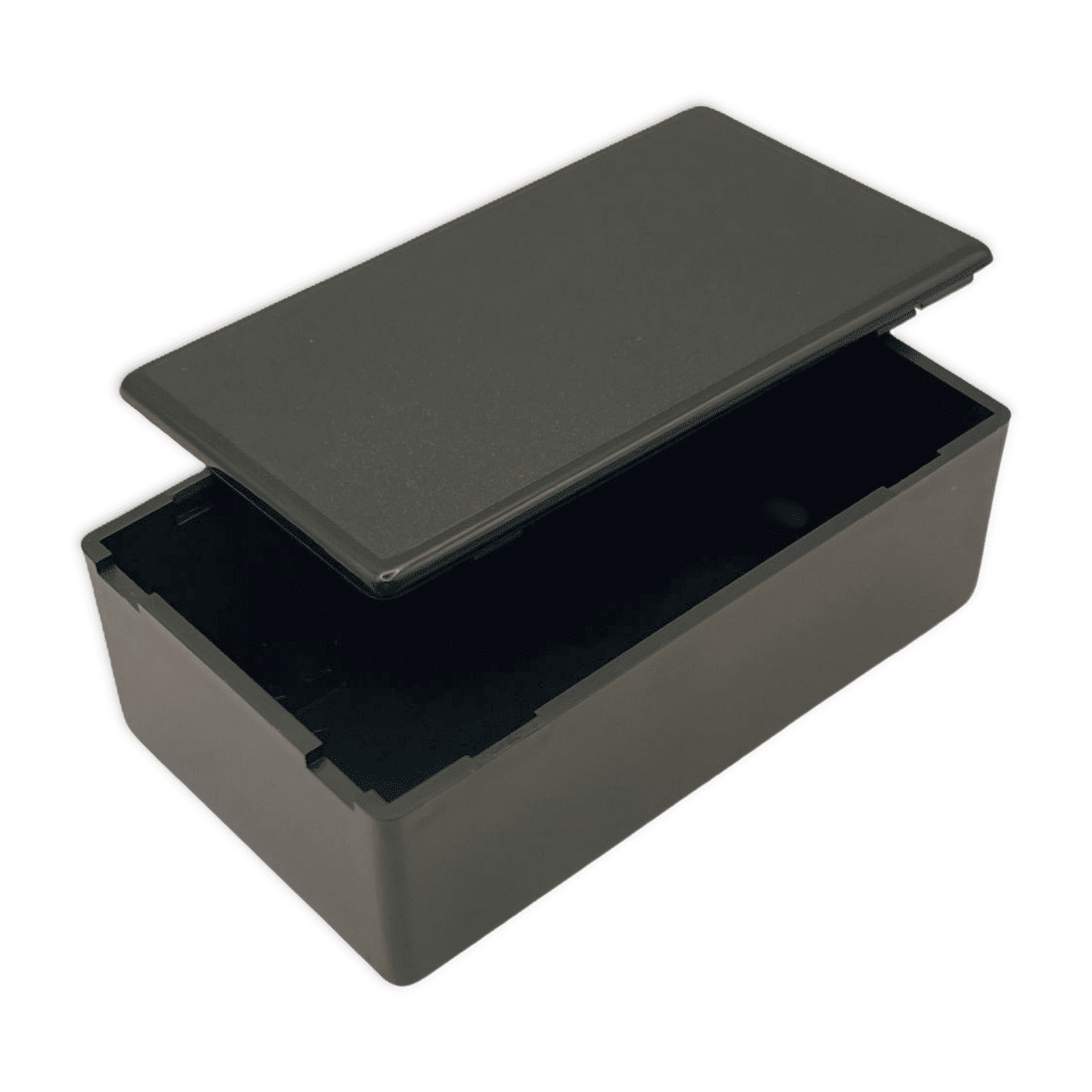

TB-50~59

TB-50シリーズ
(ワンタッチタイプ)

  • TB-50~59
  • TB-50~59

色

B

ご注文例：TB-50-B(黒でご注文の場合)

材質

ABS

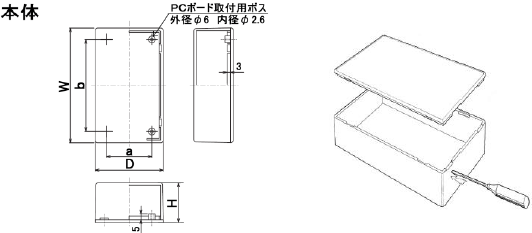

寸法図

品番 外部寸法 内部寸法 ボス・位置
W D H a b
TB-50 50 30 20 － － 無
TB-51 70 40 25 － － 無
TB-52 85 50 30 30 65 対角×2
TB-53 105 60 35 40 85 4
TB-54 120 70 35 50 100 4
TB-55 80 50 20 30 60 対角×2
TB-56 95 65 20 45 75 対角×2
TB-57 110 65 20 45 90 4
TB-59 100 65 25 45 80 4
