RoHS2

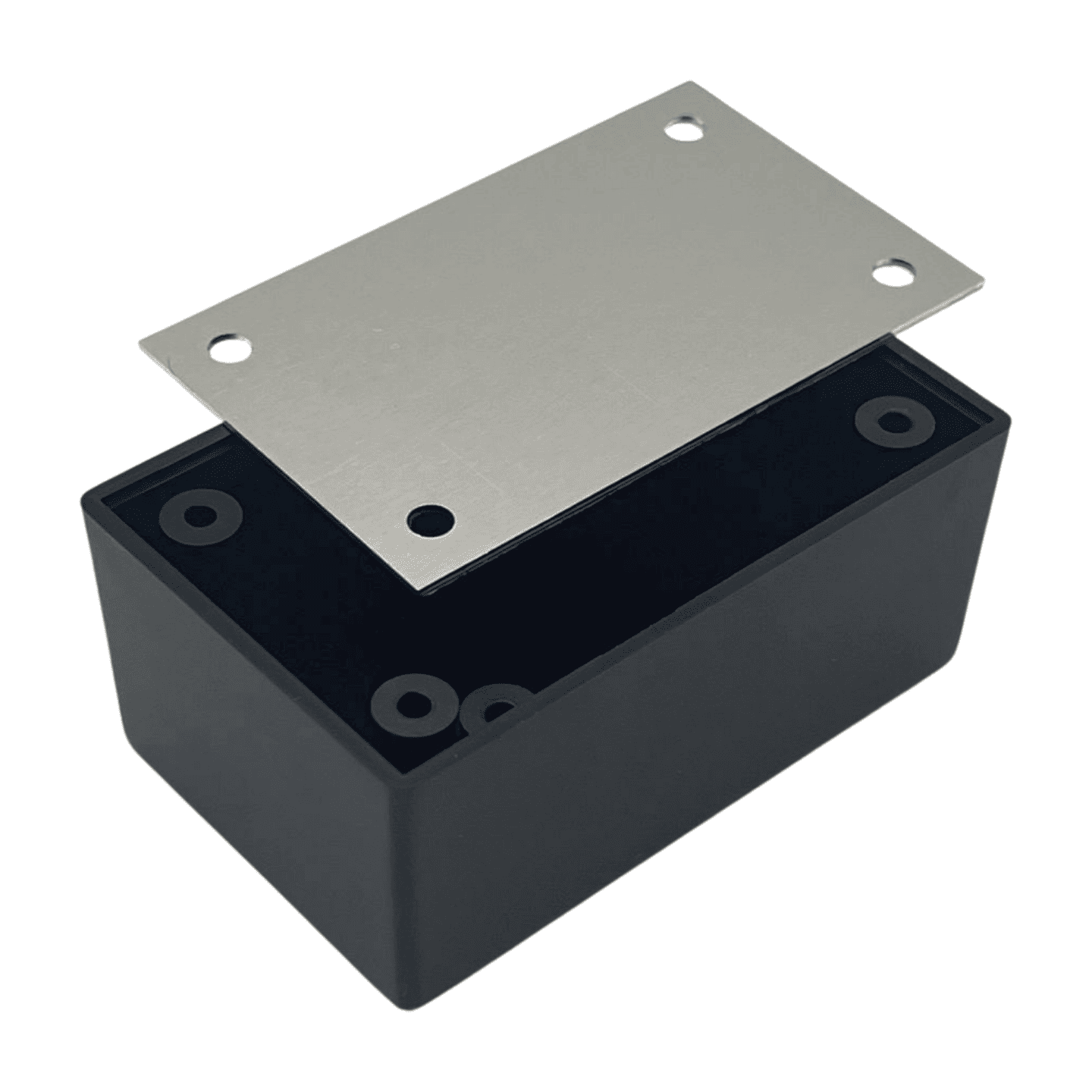

TB-1~23
汎用型シリーズ
色
B
IV
ご注文例：TB-1-B(黒でご注文の場合)
材質
本体：ポリスチレン
シャーシ：アルミ

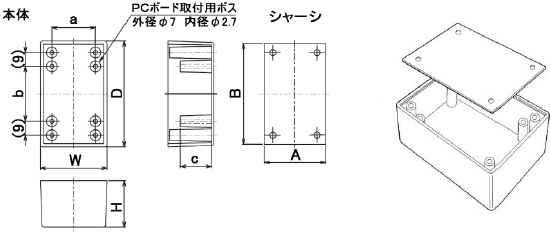

寸法図
| 品番 | 本体 | シャーシ | ||||||
|---|---|---|---|---|---|---|---|---|
| W | D | H | a | b | c | A | B | |
| TB-1 | 44 | 69 | 30 | 28 | 35 | 20.5 | 40 | 65 |
| TB-2 | 54 | 84 | 35 | 38 | 50 | 25 | 50 | 80 |
| TB-3 | 70 | 107 | 40 | 53 | 72 | 30 | 65 | 102 |
| TB-4 | 85 | 135 | 40 | 68 | 100 | 30 | 80 | 130 |
| TB-9 | TB-1にTB-17（専用基板）付き製品 | |||||||
| TB-10 | TB-2にTB-18（専用基板）付き製品 | |||||||
| TB-11 | TB-3にTB-19（専用基板）付き製品 | |||||||
| TB-12 | TB-4にTB-20（専用基板）付き製品 | |||||||
| TB-21 | 35 | 50 | 25 | 22 | 21 | 6.5 | 33 | 48 |
| TB-22 | 110 | 175 | 40 | 85 | 132 | 26 | 105 | 170 |
| TB-23 | 130 | 195 | 50 | 107 | 152 | 36 | 125 | 190 |
