RoHS2
SJB-M2
SJB-M2シリーズ
材質
POM (UL94-HB)
ネジ部材質
黄銅、ニッケルメッキ
L寸公差
30以下±0.2mm

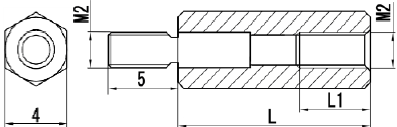

寸法図
| 品番 | L寸 | L1 |
|---|---|---|
| SJB-206 | 6 | 3 |
| SJB-207 | 7 | 4 |
| SJB-208 | 8 | 5 |
| SJB-209 | 9 | 6 |
| SJB-210 | 10 | 7 |
| SJB-211 | 11 | 5 |
| SJB-212 | 12 | 5 |
| SJB-213 | 13 | 5 |
| SJB-214 | 14 | 5 |
| SJB-215 | 15 | 5 |
| SJB-216 | 16 | 5 |
| SJB-217 | 17 | 5 |
| SJB-218 | 18 | 5 |
| SJB-219 | 19 | 5 |
| SJB-220 | 20 | 5 |
| SJB-225 | 25 | 5 |
| SJB-230 | 30 | 5 |
