RoHS2
SJA-M4
SJA-M4シリーズ
材質
POM (UL94-HB)
L寸公差
60以下±0.2mm
65～100以下±0.3mm
100以上～±0.5mm

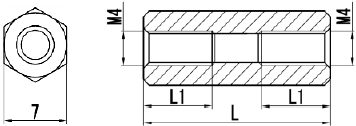

寸法図
| 品番 | L寸 | L1 |
|---|---|---|
| SJA-405 | 5 | 全ネジ |
| SJA-406 | 6 | 全ネジ |
| SJA-407 | 7 | 全ネジ |
| SJA-408 | 8 | 全ネジ |
| SJA-409 | 9 | 全ネジ |
| SJA-410 | 10 | 全ネジ |
| SJA-412 | 12 | 全ネジ |
| SJA-413 | 13 | 全ネジ |
| SJA-414 | 14 | 全ネジ |
| SJA-415 | 15 | 全ネジ |
| SJA-416 | 16 | 全ネジ |
| SJA-417 | 17 | 全ネジ |
| SJA-418 | 18 | 全ネジ |
| SJA-419 | 19 | 8 |
| SJA-420 | 20 | 8 |
| SJA-421 | 21 | 8 |
| SJA-422 | 22 | 8 |
| SJA-423 | 23 | 8 |
| SJA-424 | 24 | 8 |
| SJA-425 | 25 | 8 |
| SJA-426 | 26 | 8 |
| SJA-427 | 27 | 8 |
| SJA-428 | 28 | 8 |
| SJA-429 | 29 | 8 |
| SJA-430 | 30 | 8 |
| SJA-435 | 35 | 8 |
| SJA-440 | 40 | 8 |
| SJA-445 | 45 | 8 |
| SJA-450 | 50 | 8 |
| SJA-455 | 55 | 8 |
| SJA-460 | 60 | 8 |
| SJA-470 | 70 | 8 |
| SJA-480 | 80 | 8 |
| SJA-490 | 90 | 8 |
| SJA-4100 | 100 | 8 |
