RoHS2

NEW

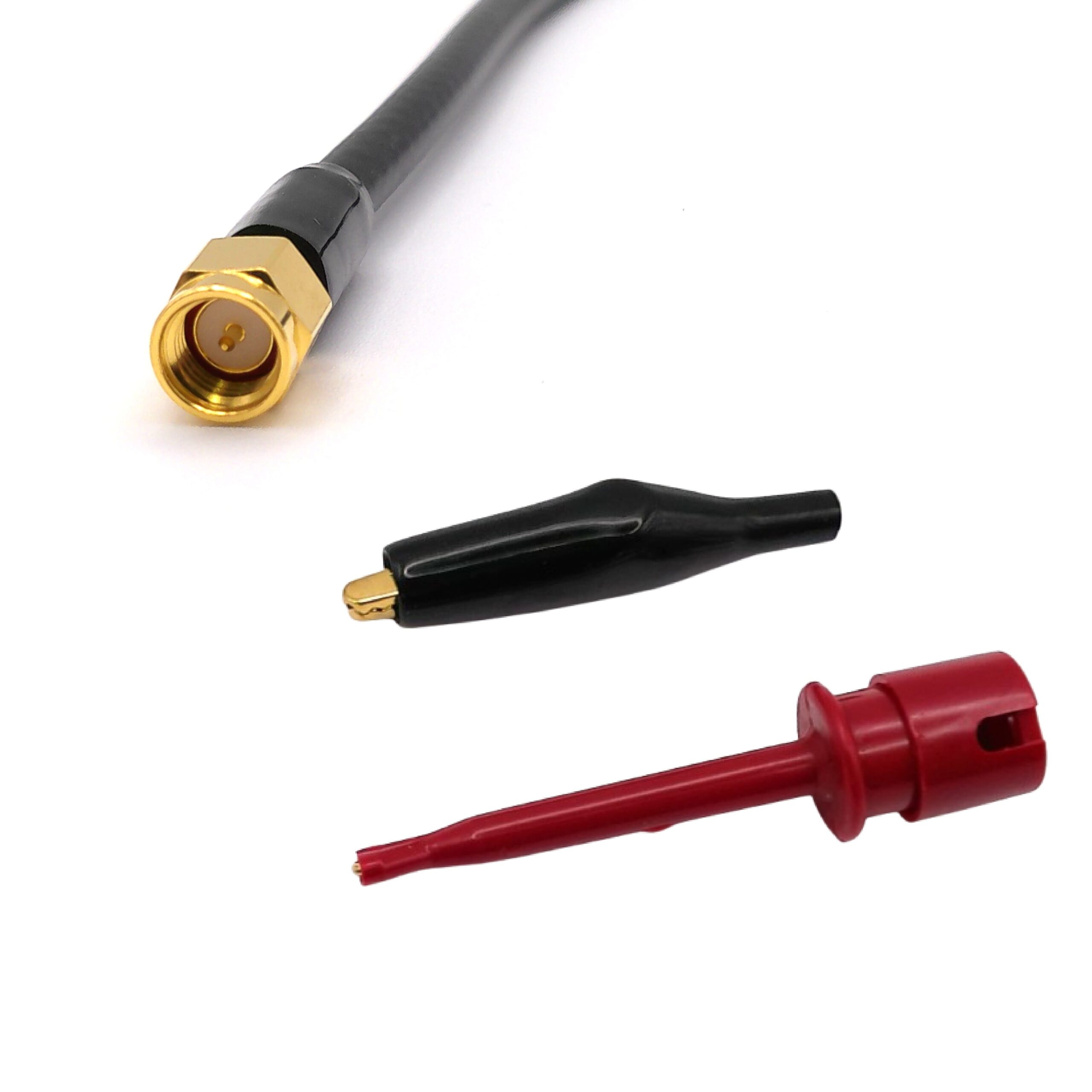

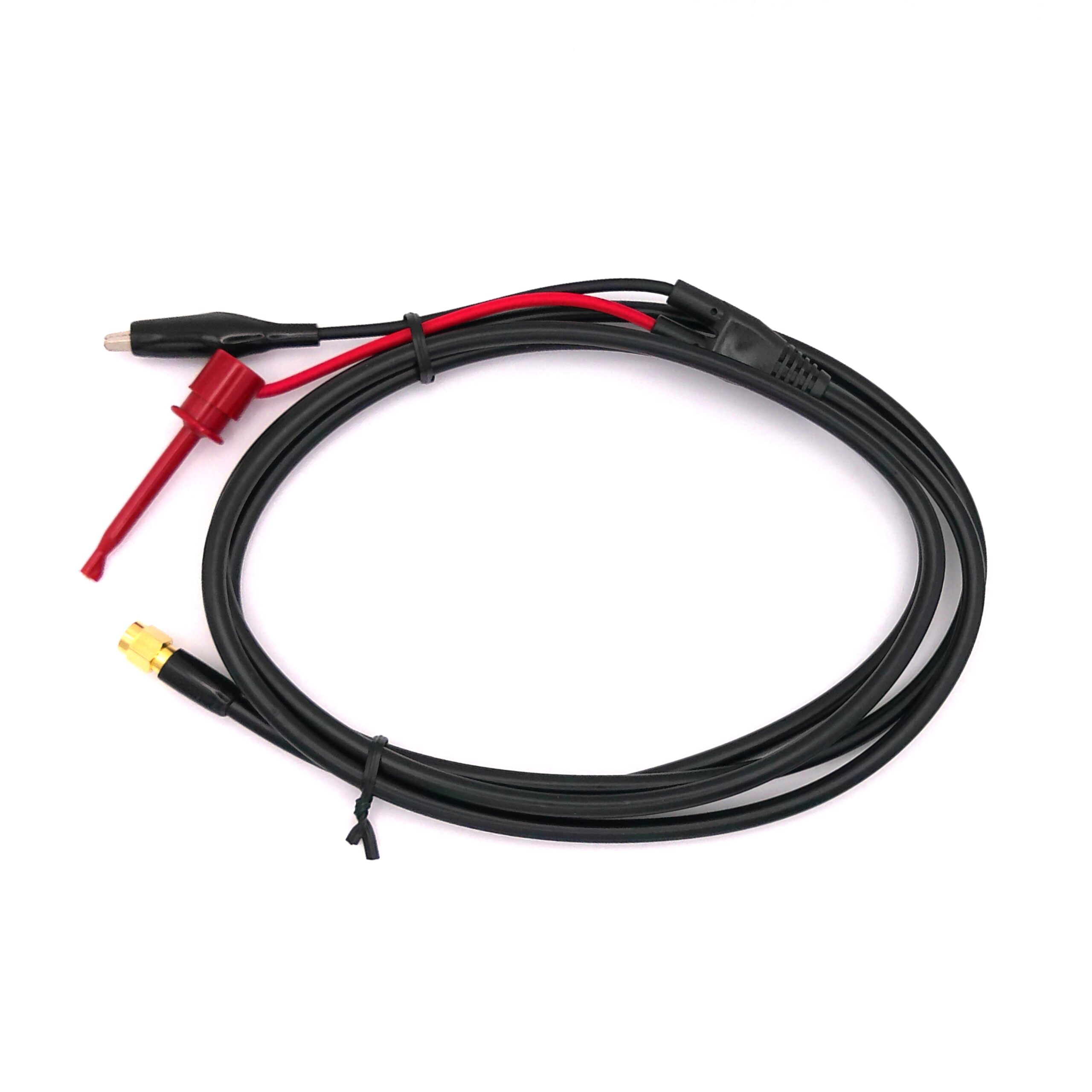

CCA-122N

SMA・P分岐型
ケーブル：RG-58A/U(50Ω)

  • CCA-122N
  • CCA-122N

L寸法

1,000mm

コネクター形状

SMA・P(圧着)

ケーブル仕様

RG-58A/U

インピーダンス

50Ω

分岐先コネクター

コンタクト(+)：ICクリップ大(C-125)
シェル(-)：クリップ中(C-102)
メッキ：ICクリップ大はメッキ無し
　　 　 クリップ中はニッケルメッキ

備考

CCA-122の後継品
ICクリップ大(C-125-5)⇒ICクリップ大(C-125)
クリップ中(C-102-5)⇒クリップ中(C-102)
金メッキ⇒ICクリップ大はメッキ無し
　　　　　クリップ中はニッケルメッキ　に変更

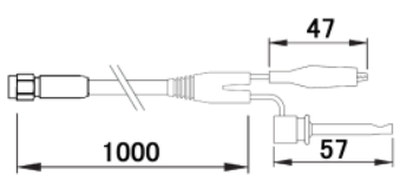

寸法図
