RoHS2
NEW

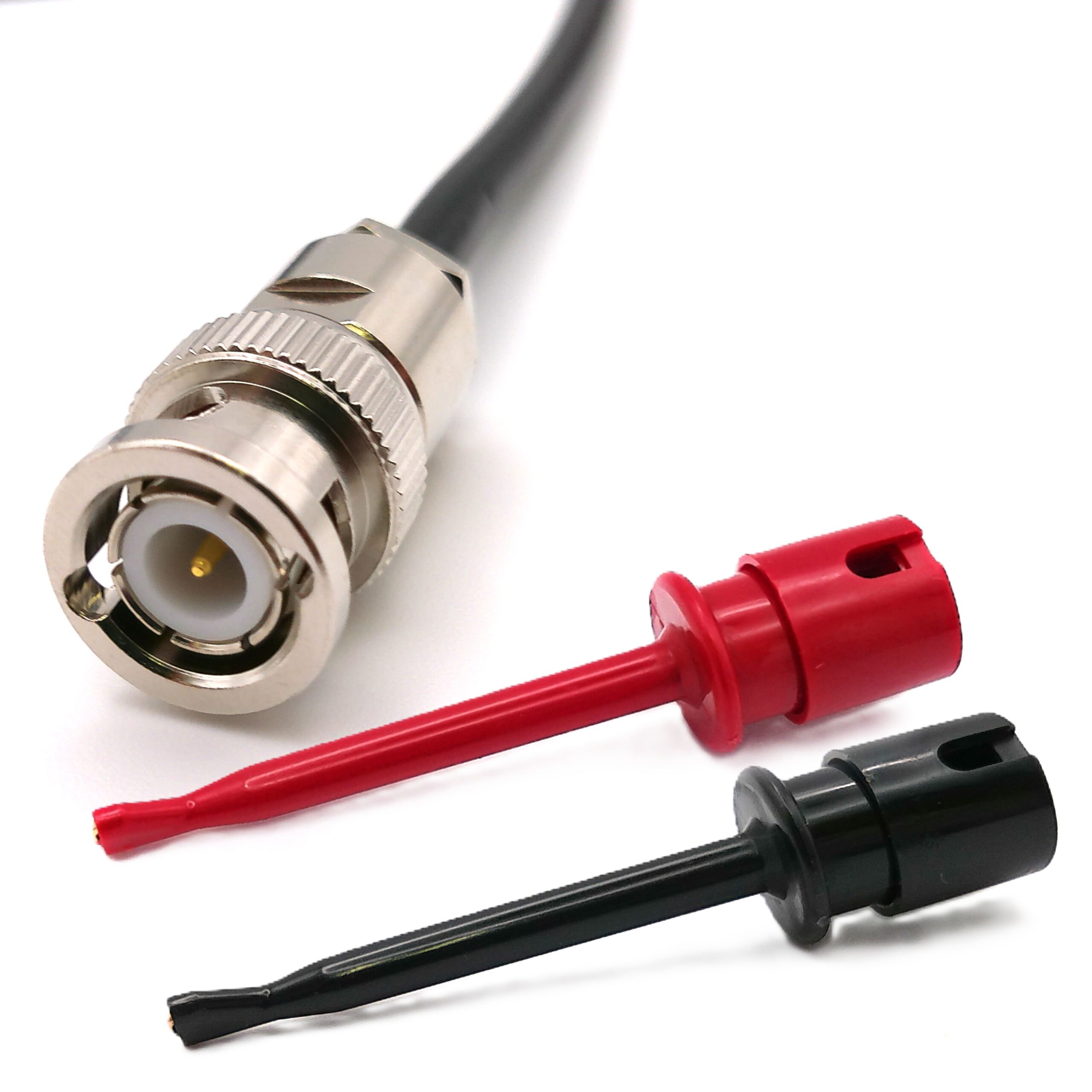

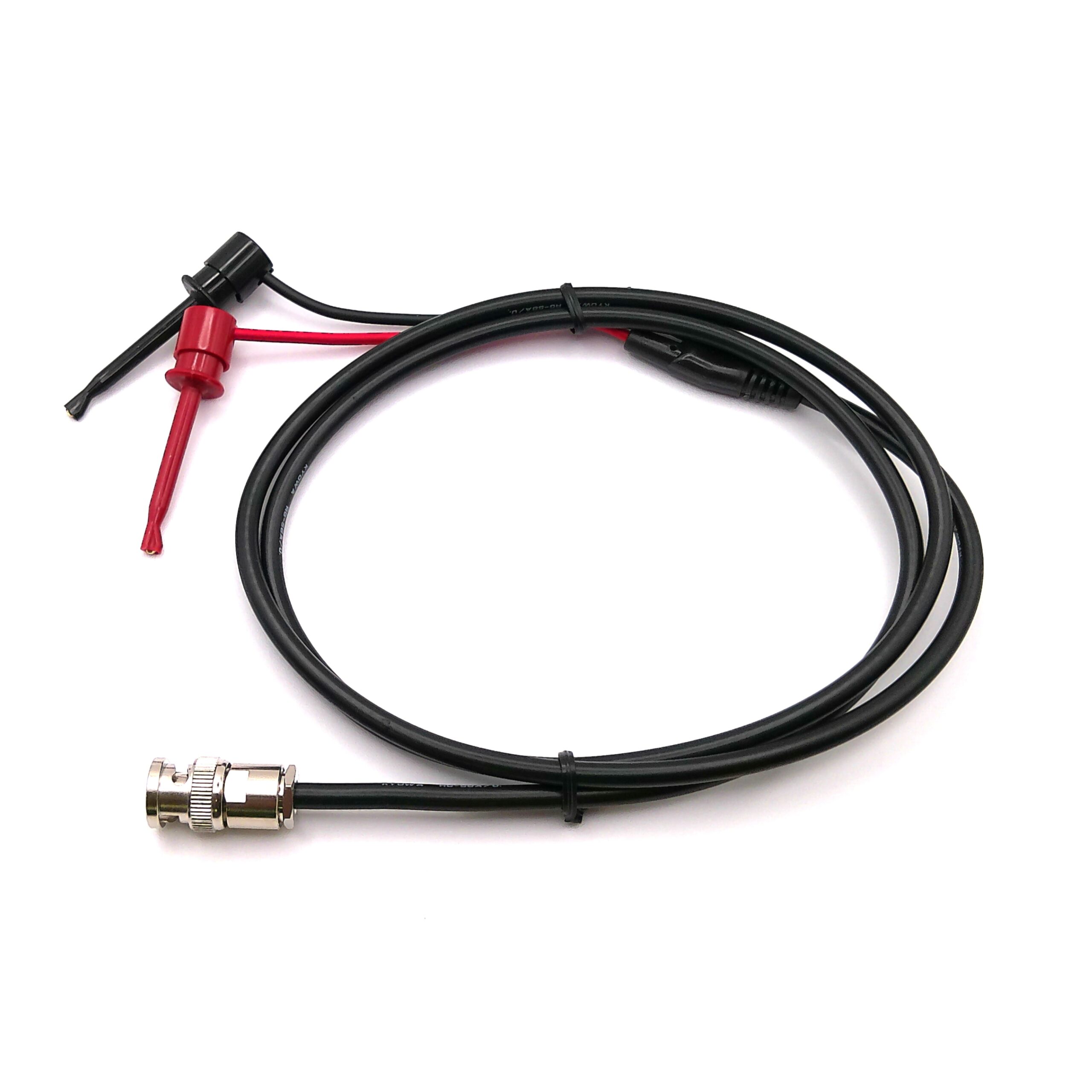

CCA-101N
BNC・P分岐型
ケーブル：RG-58A/U(50Ω)
L寸法
1,000mm
コネクター形状
BNC・P(ネジロック)
ケーブル仕様
RG-58A/U
インピーダンス
50Ω
分岐先コネクター
ICクリップ中(C-125)
端子：メッキ無し
分岐先コネクター 色
R
B
備考
CCA-101の後継品 ICクリップ大(C-125-5)金メッキ⇒ICクリップ大(C-125)に変更
寸法図
関連製品
| 製品画像 | 製品名 | 品番 | L寸法 | コネクター形状 | ケーブル仕様 | インピーダンス | 分岐コネクター |
|---|---|---|---|---|---|---|---|
|
BNC・P分岐型 ケーブル：1.5D-2V(50Ω) |
CCA-108-015N | 1,500mm | BNC・P(圧着) コンタクト：金メッキ |
1.5D-2V | 50Ω | ICクリップ大(C-125) |
|
BNC・P分岐型 ケーブル：1.5D-2V(50Ω) |
CCA-109-015N | 1,500mm | BNC・P(圧着) コンタクト：金メッキ |
1.5D-2V | 50Ω | シールドクリップ小(C-101) |
|
BNC・P分岐型 ケーブル：1.5D-2V(50Ω) |
CCA-110-015N | 1,500mm | BNC・P(圧着) コンタクト：金メッキ |
1.5D-2V | 50Ω | バナナプラグP-411 |
|
CCA-101 シリーズ BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-101-□□□ | - | BNC・P(圧着) | RG-58A/U | 50Ω | クリップ中(C-125) 端子：リン青銅素地 |
|
BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-102N | 1,000mm | BNC・P(ネジロック) | RG-58A/U | 50Ω | コンタクト(+)：ICクリップ大(C-125) シェル(-)：クリップM(C-102) |
|
CCA-102 シリーズ BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-102-□□□ | - | BNC・P(圧着) | RG-58A/U | 50Ω | コンタクト(+)：ICクリップ大(C-125) シェル(-)：クリップM(C-102) メッキ： 素地 ニッケル |
|
BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-103N | 1,500mm | BNC・P(ネジロック) | RG-58A/U | 50Ω | クリップ中(C-102) |
|
CCA-103 シリーズ BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-103-□□□ | - | BNC・P(圧着) | RG-58A/U | 50Ω | クリップ中(C-102) メッキ：ニッケルメッキ |
|
BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-104N | 1,500mm | BNC・P(ネジロック) | RG-58A/U | 50Ω | バナナプラグ(P-411) |
|
CCA-104 シリーズ BNC・P分岐型 ケーブル：RG-58A/U(50Ω) |
CCA-104-□□□ | - | BNC・P(圧着) | RG-58A/U | 50Ω | バナナプラグ(P-411(E)) メッキ：ニッケルメッキ |
